B-Spline(五):修型-移动控制点

在基函数的性质中我们已经学习过,B样条基函数\(N_{i,p}\)的作用范围是局部的,因此与Bezier曲线不同,移动控制点\(N_{i,p}\)对B样条的影响是局部的。而且,通过基函数“强凸包性”的特点,我们可以推导出若干样条曲线修型的技巧。

移动控制点

B样条曲线的矩阵形式如下:$$C(u) = \begin{bmatrix}N_0&N_1& \cdots &N_n\end{bmatrix}\begin{bmatrix}P_0\\P_1\\ \cdots \\ P_n\end{bmatrix}$$如果将\(P_i\)移动到\(P_i+\vec v\),新曲线\(D(u)\)的定义是:$$D(u) = \begin{bmatrix}N_0& \cdots &N_i& \cdots &N_n\end{bmatrix}\begin{bmatrix}P_0\\\cdots \\P_i+\vec v\\ \cdots \\ P_n\end{bmatrix} = C(u) + N_i\vec v$$即新曲线为原曲线整体移动\(N_i\vec v\)。

因为基函数\(N_i\)仅在区间\([u_i,u_{i+p+1})\)上非0,所以控制点\(P_i\)的移动仅对这段区间内的曲线起作用。而且,因为\(0<N_i \le 1\),所以可知曲线的移动与\(\vec v\)同向,并且距离不超过\(|v|\)。

修型技巧

基函数的“强凸包性”指的是曲线上\(u_i,u_{i+1}\)段一定在由控制点\(P_{i-p},…,P_i\)构成的凸包之中。因此,我们可以通过控制凸包的形状影响曲线的形状。下面的技巧,大家都可以下载 Nurbs demo 自行实践。

1)令 \(P_{i-p},…,P_i\)共线,使得曲线\(u_i,u_{i+1}\)段成为直线。因为凸包变成直线,凸包内的曲线自然被“压扁”为直线。

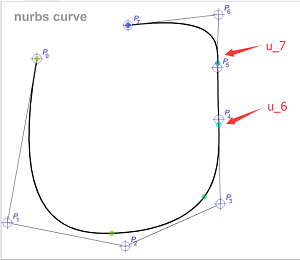

如上图,通过使\(P_3,…,P_6\)共线,可以使得曲线段\([u_6,u_7)\)与控制点共线。

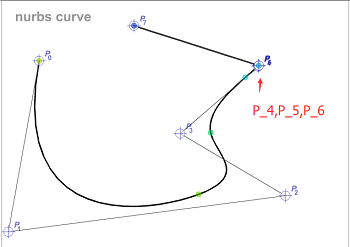

2)令\(P_{i-p+1},…,P_{i}\)共p个点重合,曲线段使得曲线\(u_i,u_{i+1}\)段成为直线,并且曲线通过控制点\(P_i\)。如下图。

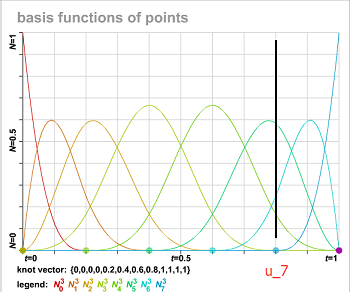

首先控制点构成直线,曲线变成直线。当\(u=u_7\)时,\(N_3=0\),\(N_4+N_5+N_6=1\),而且后p个控制点重合,使得\(C(u_7)=P_6\)。

3) 令\(P_{i-p+1},…,P_{i}\)共p个点重合,且\(P_{i-p},P_i,P_{i+1}\)共线,曲线与三点所构成的直线相切。这一条是对第二条的扩展。

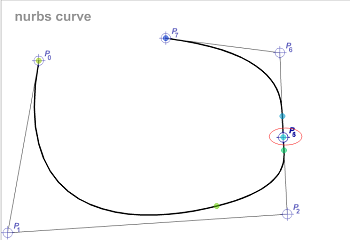

如图,\(P_2,P_3=P_4=P_5,P_6\)共线,曲线与控制多边形\(P_2,P_6\)相切。


本节参考 Introduction to Computing with Geometry 6.3.4节。

B-Spline(五):修型-移动控制点》上有2条评论

  1. 文中第二个公式中, B_n 是否应为 N_n,另外,仍然是在这个公式中, N_i 与 N_k 应该是进行了混用,感觉能够统一为好~

    • 谢谢,B_n应该改成N_n代表基函数。N_i 与 N_k 均改为N_i代表挪动第i个控制点。已经修改,感谢指正!
