曲线拟合包含两个方面,插值(interpolation)和逼近(approximation)。用于曲线拟合的离散点通常不具有非常高的精度,直接插值得到的曲线可能不满足“光顺(fair)”要求,本节的目标是介绍光顺的定义,以及给出一种满足“光顺”要求的最小二乘逼近方法。
1)光顺的定义
曲线光顺其实是NURBS曲线研究的一支非常重要的分支,作为一个非数学专业的学生,我们不能完全给出非常严谨的数学定义,仅能从应用方面介绍光顺的意义及应用。首先,我已经介绍了曲线的插值是令样条曲线严格的穿过所有的型值点(Fit Point),这样求出来的曲线,因为给定点的精度问题,通常具有曲率变化幅度特别大的问题。比如下图,虚线表示秋曲线的“曲率伴随曲线”,可以看到,曲线的曲率变化是非常剧烈的(但是,曲线的曲率仍然是连续的,不要混淆),这种现象,称之为曲线不光顺。

Poliakoff J F, Wong Y K, Thomas P D. An automated curve fairing algorithm for cubic B -spline curves[J]. Journal of Computational & Applied Mathematics, 1999, 102(1):73-85.

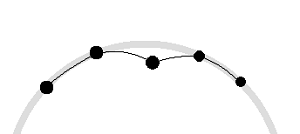

假设样条曲线是一条钢丝(就像最早的造船业使用的样条一样),被上面的四个黑色的“duck”约束,中间的黑点部分就产生了多余的弹性势能,因此,广泛的曲线“光顺”的定义就是曲线上没有多余的“能量”。
2)曲线最小二乘拟合的一般形式
因为曲线光顺优化是NURBS的一个重要的研究分支(至今仍然活跃),因此光顺算法也不一而足。其中,广泛应用的一种线性最小二乘拟合的方式一般是这样的:
最小二乘的目标函数由两部分构成,一部分为逼近项,约束曲线上的点与给定的型值点的距离不能太大。一部分为光顺项,或者称优化项,约束曲线达到“光顺要求”。目标函数的形式是:$$f=\alpha(fairing\_component)^2 + \beta(approximating\_component)^2$$两个项都是控制点P的函数,因此通过对目标函数求最小值的方式,可以计算出控制点P。至于系数\(\alpha,\beta\),属于光顺项与逼近项的权重,一般会通过实验事先确定。
在各种方法里,逼近项的形式一般是确定的,给定点\(\{F_1,…,F_x\}\),通过参数化确定他们的参数\(\{u_1,…,u_x\}\),对应曲线上的点为\(MP\),M为对应的基函数矩阵,P为控制点向量。那么逼近项则是$$MP-F=
\begin{bmatrix}
N_0(u_1)&\cdots&N_n(u_1)\\
\vdots&\ddots&\vdots\\
N_0(u_x)&\cdots&N_n(u_x)
\end{bmatrix}
\begin{bmatrix}
P_1\\\vdots\\P_n
\end{bmatrix}-
\begin{bmatrix}
F_1\\\vdots\\F_x
\end{bmatrix}$$
3)光顺项:B样条二次导数的积分的计算
至于光顺项,则有很多不同的实现方法,这里介绍一种 常见的方法:令曲线在给定点\(C(u_i)\)上二阶导数的平方和的积分最小的方法:$$\int_{t=0}^m(\sum_{j=0}^n N_{j,p}^{\prime\prime}
(u)P_j)^2du\rightarrow min$$为简化表达,令\(
W=\int_{t=0}^m(\sum_{j=0}^n N_{j,p}^{\prime\prime}
(u)P_j)^2du\),可以得出曲线拟合的目标函数\(f\)的形式为:$$f=\alpha P^TWP+\beta(MP-F)^2$$按照最小二乘法的解法:$$\frac{\partial f}{\partial P}=
2\alpha P^T(W)+2\beta(MP-F)^TM=0$$整理一下,得到$$P^T(\alpha(W)+\beta(M^TM))=\beta F^TM$$两边同时取转置,可以得到P的解:$$P=\beta(\alpha(W)+\beta(M^TM))^{-1}M^TF$$矩阵M,我已经在B样条的内插一节中涉及,这里不再赘述。比较复杂的,就是拼装矩阵W。
因为B样条的基函数\(N_{i,p}\)在区间\([u_i,u_{i+p+1}\)上非零,并且对于每一个区间\([u_k,u_{k+1})\),基函数都是关于u的三次多项式函数,那么其二次导数的形式为\(au+b\),因此我们需要求出每个区间上的a,b的值。
关于W矩阵的构造,可以构造一个n个基函数\(\times\)n+p个矩阵的辅助矩阵N,其中\(N(i,j)\)代表基函数导数\(N_{i,p}^{\prime\prime}\)在区间\([u_k,u_{k+1})\)上的多项式\(au+b\)的系数a,b。\(W_{i,j}\)的内容就是N第i行与第j行所有系数相乘后积分的结果:
$$W_{i,j}=\sum_{k=0}^{k+p}\int_{u_k}^{u_{k+1}}(N_{i,k}.a u+N_{i,k}.b)(N_{j,k}.a u+N_{j,k}.b)du$$
B样条基函数的二阶导数的递推形式如下:$$N_{i,p}^{\prime\prime}=p\cdot(p-1)\cdot\{
\frac{N_{i,p-2}}{(u_{i+p-1}-u_i)(u_{i+p}-u_i)}-
N_{i+1,p-2}\cdot(\frac{1}{(u_{i+p}-u_i)(u_{i+p}-u_{i+1})}+\frac{1}{(u_{i+p}-u_{i+1})(u_{i+p+1}-u_{i+1})})+\\
\frac{N_{i+2,p-2}}{(u_{i+p+1}-u_{i+1})(u_{i+p+1}-u_{i+2})}
\}$$
$$=c_1\frac{u-u_i}{u_{i+p-2}-u_i}N_{i,p-3}+
[c_1\frac{u_{i+p-1}-u}{u_{i+p-1}-u_{i+1}}+
c_2\frac{u-u_{i+1}}{u_{i+p-1}-u_{i+1}}]N_{i+1,p-3}+\\
[c_2\frac{u_{i+p}-u}{u_{i+p}-u_{i+2}}+
c_3\frac{u-u_{i+2}}{u_{i+p}-u_{i+2}}]N_{i+2,p-3}+
c_3\frac{u_{i+p+1}-u}{u_{i+p+1}-u_{i+3}}N_{i+3,p-3}
$$
其中c_1,c_2,c_3分别对应上面的常数项。
这篇文章里,我仍然以最常用的三阶B样条曲线的拟合为例。所以对后面的式子里,\(p=3\),如果读者想要更改曲线阶次,需要对我特别针对三次曲线所做的说明进行调整。
当p=3时,\(N_{i,p}\)在区间\([u_i,u_{i+1}),[u_{i+1},u_{i+2}),[u_{i+2},u_{i+3}),[u_{i+3},u_{i+4})\)上对应的a,b的值与二阶导数展开在\(N_{i,p-3},N_{i+1,p-3},N_{i+2,p-3},N_{i+3,p-3}\)的系数一一对应。
当计算出每个区间上的a,b值后,就可以求出W矩阵了。自此,曲线整体光顺逼近算法就介绍完了。通过我的C++实现,可以看到具体的效果。
4)光顺效果
因为实现的代码较长,我们先看效果,把代码实现放到最后。
\(\alpha\)是光顺项的权重,\(\beta\)是逼近项的权重,通过调整两者的比例,可以使曲线获得不同的逼近效果。下图是\(\alpha=0.01,\beta=1\)时逼近曲线与插值曲线的曲率的对比,可见二者值域差别不大,逼近曲线的曲率变化稍微连续一点。二者几何差距不大。

显示曲率软件copyright navinfo

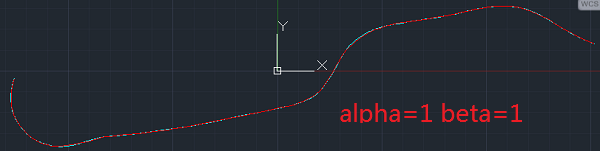

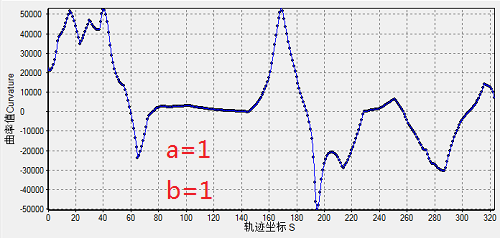

下图是增大光顺项权重\(\alpha=1,beta=1\)是逼近曲线的曲率与几何(红线为逼近曲线,青线为拟合曲线)的效果:

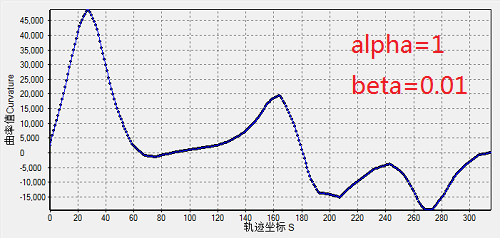

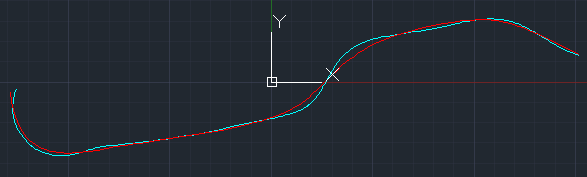

可见,增大光顺项权重后,曲线的曲率变化更加连续了,更符合“光顺”的效果了。下图是继续加大光顺处理效果\(\alpha=1,\beta=0.01\)的曲率与几何效果。可见,逼近曲线自动的平滑了弯曲较大的部分,从而趋近于减小能量。
5)二次型的求导
本节相对于之前的线性的矩阵计算,又引入了矩阵求导,尤其是二次型求导部分,所以,特地将引用的二次型求导公式列举如下:$$\frac{\partial(x^TAx)}{\partial x}=x^T(A+A^T)\\
\frac{\partial(x^TAx)}{\partial z}=x^T(A+A^T)\frac{\partial x}{\partial z}$$
5)我的C++实现
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 |
#include <Dense> //Eigen /*! *\brief 三次B样条整体光顺逼近 *\ param const std::vector<Point> & vecFitPoints 型值点 *\ param double alpha 光顺项权重 *\ param double beta 逼近项权重 *\ Returns: BSpline 逼近结果 */ BSpline BSpline::CubicApproximate(const std::vector<Point>& vecFitPoints,double alpha,double beta) { const int p =3; BSpline bs; int x = vecFitPoints.size(); if(x<p) { cout<<"too less point !"<<endl; return bs; } //需要的矩阵 Eigen::MatrixXd W= Eigen::MatrixXd::Zero(x+2,x+2); Eigen::MatrixXd P= Eigen::MatrixXd::Zero(x+2,3); Eigen::MatrixXd M= Eigen::MatrixXd::Zero(x+2,x+2); Eigen::MatrixXd F= Eigen::MatrixXd::Zero(x+2,3); //参数化 bs.m_nDegree = p; bs.m_vecKnots.resize(x); //x+6个节点 //计算节点 bs.m_vecKnots[0] =0.0; for (int i=1;i<x;++i) { bs.m_vecKnots[i] = bs.m_vecKnots[i-1] + sqrt(PointDistance(vecFitPoints[i],vecFitPoints[i-1])); } //节点首尾构成p+1度重复 bs.m_vecKnots.insert(bs.m_vecKnots.begin(),p,bs.m_vecKnots.front()); bs.m_vecKnots.insert(bs.m_vecKnots.end(),p,bs.m_vecKnots.back()); //W 矩阵 WMatrix(W,x+2,p,bs.m_vecKnots); //M矩阵 std::vector<double> basis_func; M(0,0) = 1; M(x-1,x+1) = 1; for (int i=p+1;i<x+p-1;++i) { //c(u)在 N_{i-p},...,N_i等p+1个基函数上非零 bs.BasisFunc(bs.m_vecKnots[i],i,basis_func); for (int j=i-p,k=0;j<=i;++j,++k) { M(i-p,j) = basis_func[k]; } } //导数 M(x,0) = -1; M(x,1) = 1; M(x+1,x) = -1; M(x+1,x+1) = 1; //F矩阵 for (int i=0;i<x;++i) { F(i,0) = vecFitPoints[i].x; F(i,1) = vecFitPoints[i].y; F(i,2) = vecFitPoints[i].z; } { Vec3d v0,v1,v2; BesselTanget(vecFitPoints[0],vecFitPoints[1],vecFitPoints[2],v0,v1,v2); Vec3d v= v0*(bs.m_vecKnots[p+1]-bs.m_vecKnots[1])/(double)p; F(x,0) = v.x; F(x,1) = v.y; F(x,2) = v.z; } { Vec3d v0,v1,v2; BesselTanget(vecFitPoints[x-3],vecFitPoints[x-2],vecFitPoints[x-1],v0,v1,v2); Vec3d v= v2*(bs.m_vecKnots[x+1+p]-bs.m_vecKnots[x+1])/(double)p; F(x+1,0) = v.x; F(x+1,1) = v.y; F(x+1,2) = v.z; } //解方程 P = (alpha*W+beta*M.transpose()*M).colPivHouseholderQr().solve(beta*M.transpose()*F); #ifdef _DEBUG cout<<"P------------------"<<endl<<P<<endl; #endif //将 P的值赋给 B样条 bs.m_vecCVs.resize(x+2); for(int i=0;i<x+2;++i) { Point& cv = bs.m_vecCVs[i]; cv.x = P(i,0); cv.y = P(i,1); cv.z = P(i,2); } return bs; } void BSpline::WMatrix(Eigen::MatrixXd& W,int n,int p,const std::vector<double>& u) { std::vector<std::vector<std::pair<double,double>>> BasisFuncByKnot(n); //初始化 for (int i=0;i<n;++i) { BasisFuncByKnot[i].resize(n+p); for(int j=0;j<n+p;++j) { BasisFuncByKnot[i][j].first =0; BasisFuncByKnot[i][j].second =0; } } std::vector<std::pair<double,double>> a_b_array; for (int i=0;i<n;++i) { _SecondDerivativeCoefficient(i,u,a_b_array); std::copy(a_b_array.begin(),a_b_array.end(),BasisFuncByKnot[i].begin()+i); } //基函数//其实这是一个对称矩阵,我为了方便,多算了一倍 for (int i=0;i<n;++i) { for (int j=0;j<n;++j) { double ret =0; //区间 for (int k=0;k<n+p;++k) { const std::pair<double,double> basis_i = BasisFuncByKnot[i][k]; const std::pair<double,double> basis_j = BasisFuncByKnot[j][k]; ret +=PolynomialIntegral(basis_i.first * basis_j.first,basis_i.first*basis_j.second+ basis_i.second*basis_j.first,basis_i.second*basis_j.second,u[k],u[k+1]); } W(i,j) = ret; } } } void BSpline::_SecondDerivativeCoefficient(int i,const std::vector<double>& u,std::vector<std::pair<double,double>>& a_b_array) { const int p = 3; double c1,c2,c3; c1=c2=c3=0; double div =(u[i+p-1]-u[i])*(u[i+p]-u[i]); if(div !=0)c1=p*(p-1)/div; div=(u[i+p]-u[i])*(u[i+p]-u[i+1]); if(div !=0)c2-=p*(p-1)/div; div=(u[i+p]-u[i+1])*(u[i+p+1]-u[i+1]); if(div !=0)c2-=p*(p-1)/div; div = (u[i+p+1]-u[i+1])*(u[i+p+1]-u[i+2]); if(div !=0)c3 =p*(p-1)/div; a_b_array.resize(p+1); for (int i=0;i<p+1;++i) { a_b_array[i].first =0; a_b_array[i].second =0; } div = u[i+p-2]-u[i]; if(c1!=0&&div!=0) { a_b_array[0].first = c1/div; a_b_array[0].second = -c1*u[i]/div; } div =u[i+p-1]-u[i+1]; if(div !=0) { a_b_array[1].first = (c2-c1)/div; a_b_array[1].second = (c1*u[i+p-1]-c2*u[i+1])/div; } div =u[i+p]-u[i+2]; if(div !=0) { a_b_array[2].first = (c3-c2)/div; a_b_array[2].second = (c2*u[i+p]-c3*u[i+2])/div; } div =u[i+p+1]-u[i+3]; if(c3!=0&&div!=0) { a_b_array[3].first = -c3/div; a_b_array[3].second = u[i+p+1]*c3/div; } } double BSpline::PolynomialIntegral(double quad,double linear,double con,double start,double end) { if(end == start) return 0; double ret =0; if(quad !=0) { ret +=(end*end*end - start*start*start )*quad/3; } if(linear !=0) { ret +=(end*end -start*start)*linear/2; } if(con !=0) { ret +=(end-start)*con; } return ret; } |
参考文献:
罗卫兰. B样条曲线的光顺[D]. 浙江大学, 2003.
兰浩. NURBS曲线整体光顺逼近算法研究与应用[D]. 西安理工大学, 2008.
