NURBS-非均匀有理B样条

本系列的主题是“NURBS”,但是大部分篇幅集中与Bezier(B Spline的特殊形式),B Spline。之所以这么安排,是因为NURBS与B样条可以轻松的互相转换,B样条的计算方法,均可以应用到NURBS(非均匀有理B样条)上。

1)提出NURBS的动机

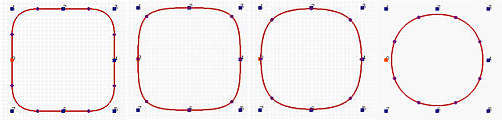

我们之前已经提到,B样条是分段的多项式函数。在设计上,B样条的应用十分广泛,但是,B样条却不能表达所有的曲线类型,比如说圆、椭圆、双曲线等。如下图,从左至右是利用阶数为2,3,510次B样条曲线拟合圆的效果,可以看到,随着曲线阶次增高,曲线越来越“圆”,但是即使是10次曲线仍然不能精确的表达圆。为了表达这些曲线类型,需要将无理B样条曲线扩展到有理B样条曲线的形式。

2)定义

将B样条的控制点P写成齐次坐标(homogeneous coordinates)形式:$$P_i^w=
\begin{bmatrix}
w_ix_i\\
w_iy_i\\
w_iz_i\\
w_i
\end{bmatrix}$$B样条的定义就是$$C(u)=\sum_{i=0}^nN_{i,p}P_i=\begin{bmatrix}
\sum w_iN_{i,p}x_i\\
\sum w_iN_{i,p}y_i\\
\sum w_iN_{i,p}z_i\\
\sum w_iN_{i,p}
\end{bmatrix}$$将齐次坐标转换为笛卡尔坐标,就是讲上述表达式的4个坐标同时除以第四维坐标:$$C(u)=
\frac{1}{\sum_{i=0}^nw_iN_{i,p}}\sum_{i=0}^nN_{i,p}w_i
\begin{bmatrix}
x_i\\
y_i\\
z_i\\
1
\end{bmatrix}=
\frac{1}{\sum_{i=0}^nw_iN_{i,p}}\sum_{i=0}^nN_{i,p}w_iP_i
$$就是NURBS(Non Uniform Relational B Spline 非均匀有理B样条)的定义。

相对于B样条,Nurb每个控制点均有对应的权重\(w_i\)。一般情况下,\(w_i\)为正数,当权重为0的时候,控制点\(P_i\)对曲线的形状完全没有影响,这个控制点称为“infinite”控制点,有特殊的应用。而且,可以观察到,NURBS的定义为有理曲线(两个关于u的p次多项式的商的形式)形式。

3)NURBS与B样条的相互转换

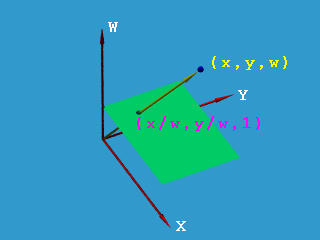

从B样条引入NURBS的定义,我们能够得出一个非常重要的结论,如果将控制点齐次坐标\([w_ix_i,w_iy_i,w_iz_i,w_i]^T\)视为四维坐标,那么三维空间中的NURBS上的一个点\(C(u)\),其实是四维空间中控制点序列\(\begin{bmatrix}w_iP_i\\w_i\end{bmatrix}\)构成的B样条在w=1上的投影。下图是几何解释,可见\((x,y,w)\)在\(w=1\)平面上的投影为\((\frac{x}{w},\frac{y}{w},1)\)。

总结一下:

  • 由\(w_iP_i\)定义的NURBS曲线为四维控制点 \(\begin{bmatrix}w_iP_i\\w_i\end{bmatrix}\)定义的B样条在\(w=1\)上的投影。
  • 当所有控制点的权重均为1时,\(\sum N_{i,p}w_i=\sum N_{i,p} =1\)(B样条基函数的性质),\(\frac{1}{\sum_{i=0}^nw_iN_{i,p}}\sum_{i=0}^nN_{i,p}w_iP_i=\sum_{i=0}^nN_{i,p}P_i\),也就是说,B样条是权重均为1的NURBS。

4)NURBS曲线的性质

作为B样条的一般形式,NURBS与B样条的大部分性质都是相同的。不同之处在于透视变换的不变性。B样条仅支持仿射变换的不变性,NURBS更是增加了对透视变换的不变性,这使得NURBS在计算机图形、视觉、动画方面的应用及其广泛:人眼的视角观察到的目标都是经过透视变换的。当然,透视变换改变了权重。关于透视变换与仿射变换。可以参考Dr.shene的课件Geometric Transforms

5)NURBS曲线的计算

根据NURBS的定义,我们可以将NURBS曲线看做四维B样条在\(w=1\)上的投影,因此,所有针对NURBS的计算(正算,不讨论插值、拟合等问题),都可以用三步解决:

构造控制点为\(\begin{bmatrix}w_iP_i\\w_i\end{bmatrix}\)的四维B样条。

在四维B样条上进行计算,如求值、求导数、打断等等,得到结果(四维)。

将结果投影到\(w=1\)上,即前三维除以第四维,得到三维坐标,即是NURBS所求点。

6)修改权重

观察NURBS曲线的的基函数:$$R_{i,p}=\frac{N_{i,p}w_i}{\sum_{j=0}^nN_{j,p}w_j}$$可以看出来,如果增加\(w_i\)的值,那么\(R_{i,p}\)的值一定会增加,所以,曲线会更向控制单\(P_i\)靠拢。反之,如果减小\(w_i\)的值,那么曲线会更加疏离控制点\(P_i\)。为了定量的观察,可以指定控制点\(P_k\)的情况:

$$C(u) = \frac{N_{k,p}w_kP_k+\sum_{i\neq k}^nN_{i,p}w_iP_i}
{N_{k,p}w_k+\sum_{i\neq k}^nN_{i,p}w_i}$$为了简化表达,令:$$A=N_{k,p}w_k \\
B=\sum_{i\neq k}^nN_{i,p}w_i\\
X=\sum_{i\neq k}^nN_{i,p}w_iP_i$$原式变为$$C(u)=\frac{AP_k+X}{A+B}$$

假设当\(w=0\)时的曲线为\(C^0(u)\)那么\(w\neq 0\)时的曲线的相比\(C^0(u)\)的位移为:$$C(u)-C^0(u)=\frac{AP_k+X}{A+B}-\frac{X}{B}=
\frac{A}{A+B}(P_k-\frac{X}{B})=
\frac{A}{A+B}(P_k-C^0(u))$$这也佐证了当w增大时,曲线远离原曲线而更靠近控制点,而且,可以看到,曲线的位移向量与原曲线上点\(C^0(u)\)到控制点\(P_k\)的向量同方向,并且模长为后者的\(\frac{A}{A+B}\)倍。

对照上图,当\(w_4=0\)时,对应的曲线为黑色线(红字标识0),当\(w_4\)依次从1,2,3,4,5,10,20到50增长时,分别用不同颜色的线绘制出对应的NURBS曲线。可以观察到:

1)当权重不断增大时,曲线越来越向控制点\(P_4\)靠拢。

2)对于不同的w,观察同一点\(C(u=\frac{1}{3})\)与\(C(u=\frac{2}{3})\)(左右两侧的黄色点),他们均在\(C^0(\frac{1}{3})\)与\(P_4\)、\(C^0(\frac{2}{3})\)与\(P_4\)的连线上。


参考文档:

Introduction to Computing with Geometry 7.1~7.5节
