B-Spline(九):打断(Subdividing)以及折线化(Tesslelation)

与Bezier曲线的打断方法类似，B样条的打断利用了de Boor算法。并且结合B样条的强凸包性，我们可以推算出一种有效的B样条折线化方法。因此，本节是对前面几节内容的一个综合应用，后面，我的分享也主要面向应用。

1）B样条的打断

给定参数u,希望在u处将b样条分为两部分。这个过程与Bezier曲线的打断非常相似。只不过，Bezier的打断是在所有的控制点上进行“切角”，而对于\(u\in[u_k,u_{k+1})\)，仅\(P_{k-p},…,P_k\)p+1个控制点被切角(其实Bezier曲线也是p+1个控制点…)。下图以三阶B样条为例，展示打断过程：

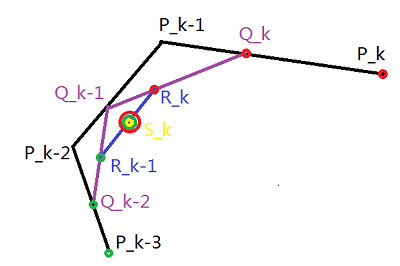

我分别用Q,R,S代表三次“切角”。de Boor算法最后计算出的C(u)即\(S_k\)。绿色的点\(P_{k-3},Q_{k-2},R_{k-1},S_{k}\)为打断后左边的B样条的新控制点，\(S_{k},R_{k},Q_{k},P_{k}\)为打断后右侧的B样条的新控制点。

我的C++版本的打断实现如下：

void BSpline::Subdeviding(double u,BSpline& sub_left,BSpline& sub_right)
{
	//为了使用方便
	const std::vector<double>& knots = m_vecKnots;
	const std::vector<Point>& cv = m_vecCVs;
	int p = m_nDegree;

	//查找 u 所在区间
	int k = std::distance(knots.begin(),std::upper_bound(knots.begin(), knots.end(), u))-1;

	//保存de boor 算法迭代过程中生成的控制点
	std::vector<Point> cv_left,cv_right;
	_subdeviding(u,k,knots,cv,cv_left,cv_right);

	//曲线在u处打断，生成新的控制点序列 假设原曲线的控制点序列为 P_0,...,P_k-p-1,P_k-p,...,P_k,P_k+1,...,P_n
	//打断后的新控制点序列为：左侧：P_0,....,P_k-p-1,cv_left[...]，右侧 cv_right[...],P_k+1,...,P_n。
	//sub_left
	sub_left.m_nDegree = p;
	//knots
	sub_left.m_vecKnots.resize(k+p+2);
	for (int i=0;i<k+1;++i)
		sub_left.m_vecKnots[i] = knots[i];
	for (int i=0,j=k+1;i<p+1;++i,++j)
		sub_left.m_vecKnots[j] = u;
	//control vertex
	sub_left.m_vecCVs.resize(k+1);
	for (int i=0;i<k-p;++i)
		sub_left.m_vecCVs[i] = cv[i];
	for (int i=0,j=k-p;i<p+1;++i,++j)
		sub_left.m_vecCVs[j] = cv_left[i];

	//sub_right
	sub_right.m_nDegree = p;
	//knots
	sub_right.m_vecKnots.resize(knots.size()-k+p);
	for (int i=0;i<p+1;i++)
		sub_right.m_vecKnots[i] =u;
	for (int i=p+1,j=k+1;j<knots.size();++j,++i)
		sub_right.m_vecKnots[i]=knots[j];
	//control_vertex
	sub_right.m_vecCVs.resize(cv.size()-k+p);
	for (int i=0;i<p+1;++i)
		sub_right.m_vecCVs[i] = cv_right[i];
	for (int i=k+1,j=p+1;i<cv.size();++i,++j)
		sub_right.m_vecCVs[j] = cv[i];
}

void BSpline::_subdeviding(double u,int k,const std::vector<double>& knots,const std::vector<Point>& cv,
						   std::vector<Point>& cv_left,std::vector<Point>& cv_right)
{
	int p= m_nDegree;

	//保存de boor 算法迭代过程中生成的控制点
	cv_left.resize(p+1);
	cv_right.resize(p+1);

	//将 P_k-p,...,P_k拷贝到cv_left上面
	std::copy(cv.begin() + k - p, cv.begin() + k + 1, cv_left.begin());
	cv_right[p] = cv_left[p];

	//de-boor 迭代p次
	for (int r = 1; r <= p; ++r)
	{
		//i 从 k 到 k-p+1
		for (int i = k,j=p; i >= k - p + r; --i,--j)
		{
			double alpha = u - knots[i];
			double dev =  (knots[i + p + 1 - r] - knots[i]);
			alpha = (dev !=0)?  alpha/dev : 0;

			cv_left[j] = (1.0 - alpha)*cv_left[j - 1] + alpha * cv_left[j];
		}

		cv_right[p-r] = cv_left[p];
	}
}

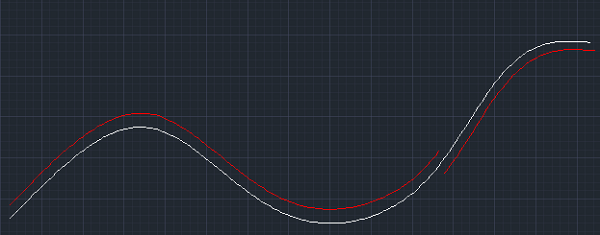

下图是打断算法对某一样条在\(u=3000\)处打断的效果。为了方便展示，两段打断后的样条曲线都经过了移动。

2）B样条的折线化

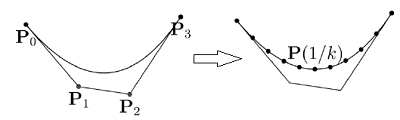

B样条的折线化也是最常用的功能之一。比如曲线转换成折线，曲线渲染等等都需要将用一系列离散点代表B样条曲线。因此也可以把这个过程称之为曲线的细分(Tesselation)。一种简单的(naive)想法是均匀细分，即将节点区间均匀的划分为k份，然后对新节点分别求值，算出曲线上的点代替原曲线。如下图示：

这种划分比较简单，但是缺点也比较明显，即参数的步长不好确定。步长过大对于弯曲的曲线容易造成折线折角过大，步长过小会造成数据冗余。因此，我们需要一个自适应的方法。回想B样条的一个性质是“强凸包性”，说的是B样条曲线严格包含在控制点构成的凸包之内。因此，我们可以通过凸包的形状预测曲线的形状。当凸包形状逼近直线时，曲线的形状也逼近直线。自适应算法采用“分而治之”的思路，递归的将曲线分成两部分做细分运算：

1. 给定节点首尾 \(u_{beg},u_{end}\),计算所有控制点到首、尾控制点的最高高度，如果最高高度小于阈值d，那么曲线足够直，计算终止，输出折线化结果。
2. 如果不满足阈值，将曲线在 \(u_{mid}=(u_{beg}+u_{end})/2\)处打断，分成两部分，并且分别将两个部分执行步骤1。

我的算法的C++的实现是：

void BSpline::Tesselation(double tolerance ,std::vector<Point>& points)
{
	std::vector<Point> cv_copy = m_vecCVs;
	std::vector<double> knots_copy = m_vecKnots;
	_tesselation(cv_copy, knots_copy, points, tolerance, m_nDegree, m_vecKnots.size() - m_nDegree,0,m_vecCVs.size()-1);
}

void BSpline::_tesselation(std::vector<Point>& cv, std::vector<double>& knots, std::vector<Point>& points, double tolerance, int k_s, int k_e,int c_s,int c_e)
{
	int p = m_nDegree;

	bool stright_enough = true;
	//计算弦高是否超过容差
	for (int i = c_s + 1; i < c_e; ++i)
	{
		//点到直线距离公式，不给出实现了
		if (PointLineDistance(cv[i], cv[c_s], cv[c_e]) > tolerance)
		{
			stright_enough = false;
			break;
		}
	}

	//满足要求，不进一步细分了
	if (stright_enough)
	{
		//为了保证控制点不重复，设计的规则为[),但是对最后一个点例外。
		//按照递归顺序，最后一段首先加入points
		int c_end = points.empty() ? c_e +1: c_e;
		points.insert(points.begin(),cv.begin()+c_s,cv.begin()+c_end);
		return;
	}

	//从节点中间打断
	double u_mid = knots[k_s] + (knots[k_e] - knots[k_s]) / 2.0;
	//查找 u 所在区间
	int k = std::distance( knots.begin(),std::upper_bound(knots.begin(), knots.end(), u_mid)) - 1;

	std::vector<Point> cv_left, cv_right;
	_subdeviding(u_mid,k,knots,cv,cv_left,cv_right);

	//节点区间新增p个u_mid
	knots.insert(knots.begin() + k+1, p,u_mid);
	//控制点替换
	cv.insert(cv.begin() + k, p,Point());
	for (int i = k - p, j = 0; j <p; ++j, ++i)
		cv[i] = cv_left[j];

	for (int i = k, j = 0; j <= p; ++j, ++i)
		cv[i] = cv_right[j];

	//两部分分别递归
	//Note:后半部分在前半部分之前执行，
	//因为如果前半部分首先执行的化，后半部分的索引就发生改变了
	_tesselation(cv, knots, points, tolerance, k + 1, k_e + p,k,c_e+p);
	_tesselation(cv, knots, points, tolerance, k_s, k + 1, c_s, k);
}

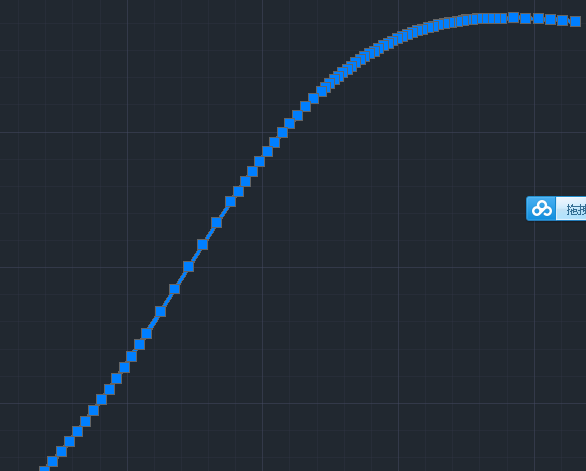

下图是对某条3阶B样条曲线进行torlerance =1 的折线化局部效果，可以看到：折线在弯曲的地方点比较密，而平直的地方点比较少，所以具备较好的自适应的特点。

3）折线化算法分析：

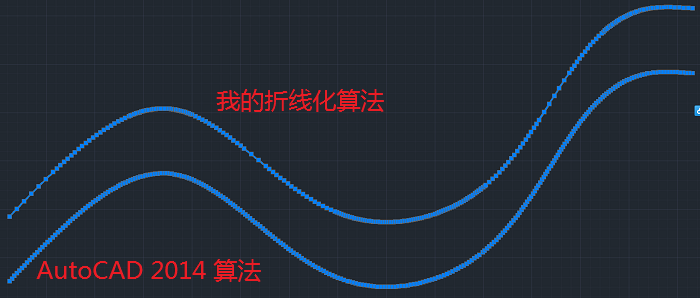

上述的算法与AutoCAD 样条曲线“转换为多段线”功能的对比：同样一段样条曲线，在AutoCAD中，AutoCAD的样条曲线“转换为多段线”功能转出的多段线相对来说更加均匀，可能没有考虑到“自适应”问题。如下图，我使用AutoCAD“转换为多段线”功能与我计算的多段线在近似效果相近的程度下进行比较（AutoCAD使用0-99的相对精度，我使用“弦高”的概念，二者无法直接对照。AutoCAD使用精度90，我使用容差1，目测二者差别接近），我的效果是254个点，AutoCAD是267个点。

---

本文参考： Dartmouth College 某个关于样条曲线的ppt给出了大体的思想，但是网页链接找不到了。
